Эскалаторные ролики (часто называемые «ступенчатыми роликами» или «бегущими роликами») являются важнейшими рабочими компонентами всей эскалаторной системы. Их роль выходит далеко за рамки простого «катки», напрямую влияя на плавность работы эскалатора, комфорт пассажиров и безопасность.
Основные специфические функции эскалаторных роликов заключаются в следующем:
1. Поддержка и несущая нагрузка
Это самая фундаментальная функция. Ролики эскалатора непосредственно несут на себе весь вес каждой ступени вместе с находящимися на ней пассажирами и товарами. Они передают эту нагрузку на направляющие, в конечном итоге распределяя ее по основной конструкции эскалатора.
2. Руководство и направление
Ролики катятся не по плоской поверхности, а по заранее установленным направляющим. Эти направляющие определяют путь ступенек:
Секция верхнего уровня (зона входа/выхода): ролики направляют ступени, чтобы они оставались ровными, обеспечивая плавную посадку и высадку пассажиров.
Наклонная секция: Ролики перемещаются по наклонным направляющим, образуя пандус эскалатора.
Секция нижнего уровня: также сохраняет ровное положение.
Вращающаяся секция: вверху и внизу эскалатора ролики перемещаются по сложным изогнутым направляющим, завершая циклическое вращение ступеней.
Без точного управления роликами ступеньки не могут образовать устойчивую вращающуюся «лестницу».
3. Обеспечение плавности работы и снижение вибрации.
Высококачественные ролики эскалатора обычно изготавливаются из инженерных пластиков, таких как нейлон и полиуретан, и содержат прецизионные подшипники. Такая конструкция служит для снижения вибрации и шума.
Снижение вибрации: когда ступеньки проходят через стыки направляющих или слегка неровные участки, эластичное внешнее кольцо роликов поглощает удар, предотвращая сильные толчки.
Шумоподавление: они эффективно снижают шум, создаваемый прямым контактом и столкновениями металлов с металлами, обеспечивая бесшумную работу эскалатора.
4. Поддержание уровня шага
Это достигается за счет слаженной работы основных колес и вспомогательных колес (или колес оси). Основные колеса обычно располагаются на ступенчатой цепи, отвечающей за основную тягу и несущую способность; при этом вспомогательные колеса установлены с обеих сторон ступеней.
Вспомогательные ролики перемещаются по специальным направляющим. Их основная функция на наклонных участках — удерживать ступеньки в горизонтальном положении благодаря геометрической конструкции направляющих. Это гарантирует, что ноги пассажиров будут твердо стоять на ступеньках, предотвращая наклон под углом.
5. Влияние на комфорт езды
Конечным результатом всех этих функций является комфорт езды. Сильно изношенные, поврежденные или плохо смазанные ролики могут вызвать:
Сильная вибрация и удары
Сильное трение и шум («грохочущий» звук)
Тряска шагов или нестабильность

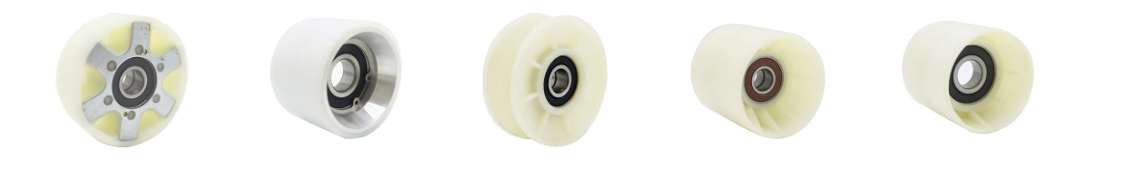

6. Распространенные типы и расположение роликов
Обычно на одной ступени используется несколько наборов роликов:
Главный ролик/тяговый ролик: большое колесо, установленное на оси ступенчатой цепи, является основным колесом, приводящим в движение ступеньку.
Вспомогательные ролики/осевые ролики: небольшие колеса, установленные по бокам ступени, которые в первую очередь отвечают за направление и поддержание ровности ступени.
Противоотклоняющие ролики: иногда устанавливаются дополнительные боковые направляющие ролики, чтобы предотвратить смещение ступени влево или вправо во время работы.
