Башмак раздвижной направляющей лифта: виды, руководство по выбору и сравнению

Распространенные типы и характеристики

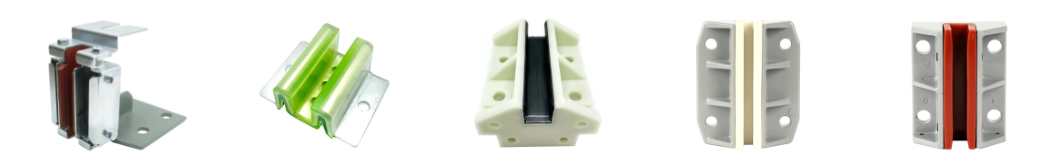

Башмаки направляющих скольжения лифта обычно группируются по способу поглощения неровностей рельса и по материалу футеровки, используемому в точке контакта. Выбор одного из этих типов влияет на комфорт езды, уровень шума и на то, как часто требуется замена облицовки, поэтому понимание различий является практическим первым шагом для любого покупателя запчастей для лифтов.

Материал гильзы является одной из наиболее важных характеристик каждого типа, поскольку он напрямую определяет поведение трения, уровень шума и скорость износа. Обычные материалы футеровки включают стандартный нейлон, самосмазывающийся нейлон с пропиткой маслом и полиоксиметилен (ПОМ), каждый из которых обеспечивает различный баланс износостойкости, шумоподавления и экономической эффективности. Выбор правильного сочетания типа обуви и материала подкладки обычно зависит от скорости лифта, веса кабины и состояния рельсов, которые более подробно обсуждаются в разделе выбора ниже.

Принцип работы и структура

Ан elevator sliding guide shoe works by maintaining continuous contact between a replaceable liner and the guide rail as the car or counterweight travels vertically, constraining lateral movement while allowing free vertical motion. The structure is intentionally simple, which is part of why sliding guide shoes remain a reliable, widely specified component across the elevator industry.

В процессе работы контактный канал рельса обхватывает головку Т-образной направляющей, при этом вкладыш поглощает трение на всех контактных поверхностях при движении вагона. В подпружиненных конструкциях пружинный элемент позволяет вкладышу слегка перемещаться внутрь и наружу, компенсируя небольшие перекосы рельса, не передавая при этом жесткого толчка на раму вагона. Поскольку вкладыш является основным изнашиваемым компонентом, его материал и толщина разработаны таким образом, чтобы обеспечить предсказуемую, постепенно изнашиваемую поверхность, которую можно осмотреть и заменить задолго до того, как это повлияет на качество езды или целостность контакта с рельсом.

Сценарии применения и критерии выбора

Скользящие направляющие башмаки лифтов применяются в пассажирских и грузовых лифтах, а также в узлах противовесов, причем правильная конфигурация зависит, прежде всего, от номинальной скорости лифта, нагрузки на кабину и профиля направляющего рельса. Правильное сопоставление этих переменных влияет на качество езды, уровень шума и на то, как часто бригадам технического обслуживания необходимо планировать замену вкладышей.

Номинальная скорость, как правило, является единственным наиболее влиятельным фактором при выборе направляющих колодок, поскольку более высокие скорости увеличивают как частоту случаев контакта с рельсом, так и чувствительность пассажиров к любой передаваемой вибрации. На кольцевой диаграмме ниже показано общее, репрезентативное разделение случаев, когда скользящие направляющие башмаки чаще всего применяются в различных сценариях использования лифтов, что является полезным контекстом при оценке типичных моделей спроса в портфеле или парке зданий.

Прежде чем просмотреть диаграмму, стоит отметить, что фактические пропорции различаются в зависимости от региона, типа здания и возраста лифта, поэтому приведенные ниже цифры следует рассматривать как общую репрезентативную модель, а не как точное рыночное измерение. В таблице типичное использование направляющих скользящих башмаков разделено на четыре широкие категории: пассажирские лифты с низкой и средней скоростью, грузовые и грузовые лифты, узлы противовесов для разных классов скорости, а также проекты модернизации или замены. Такая разбивка помогает проиллюстрировать, почему критерии выбора материала футеровки так сильно различаются для грузовых и пассажирских перевозок, работающих с более высоким рабочим циклом.

Самый большой сегмент в этой репрезентативной разбивке — низко- и среднескоростные пассажирские лифты, что отражает то, насколько широко используются скользящие направляющие в жилых и коммерческих зданиях, где номинальные скорости остаются в пределах комфортного рабочего диапазона для скользящего контакта. Грузовые и грузовые лифты составляют следующий по величине сегмент, поскольку в этих приложениях долговечность несущей способности обычно отдается предпочтение более плавным характеристикам хода, связанным с роликовыми направляющими башмаками. Узлы противовеса представляют собой значимую долю, поскольку скользящие направляющие башмаки обычно используются на противовесах даже в лифтах, где сама кабина была модернизирована до роликовых направляющих башмаков, поскольку комфорт езды на противовесе менее критичен для пассажиров. Проекты модернизации и модернизации составляют меньшую, но стабильную долю, что отражает продолжающийся цикл замены стареющего парка лифтов. Эта закономерность также объясняет, почему многие производители деталей для лифтов поддерживают широкий спектр стилей кронштейнов, поскольку проекты модернизации часто должны соответствовать устаревшим конфигурациям крепления OEM от нескольких оригинальных брендов. Менеджеры объектов, контролирующие крупные портфели лифтов, часто считают полезным отслеживать такое разделение использования внутри компании, поскольку это помогает прогнозировать, какие материалы облицовки и типы кронштейнов будут иметь наибольший объем замены. Определение того, в какой сегмент попадает данный лифт, является первым практическим шагом перед запросом предложения у производителя или поставщика направляющих.

Подробное сравнение скользящих и роликовых направляющих

Скользящие направляющие башмаки и роликовые направляющие башмаки удерживают кабину лифта на одном уровне с направляющим рельсом, но они существенно различаются по механизму, характеристикам хода и профилю технического обслуживания. Понимание этих различий помогает покупателям избежать указания неправильного типа компонента для конкретной номинальной скорости и рабочего цикла лифта.

Материал вкладышей является еще одним важным критерием сравнения самих башмаков направляющих скольжения, поскольку разные полимерные вкладыши имеют разный срок службы при одинаковых условиях эксплуатации. В составной столбчатой ​​диаграмме ниже сравнивается относительный вклад трех распространенных материалов гильз в эксплуатацию по двум эксплуатационным факторам: износостойкости и шумопоглощающим характеристикам, что дает общее представление о том, как каждый материал сочетает эти два свойства.

Прежде чем взглянуть на диаграмму, обратите внимание, что фактический срок службы и уровень шума сильно зависят от состояния рельсов, методов смазки и рабочего цикла лифта, поэтому указанные значения представляют собой общие относительные сравнения, а не фиксированные гарантии для любой установки. Сравниваются три материала: стандартный нейлон, самосмазывающийся нейлон с пропиткой маслом и ПОМ. Каждая колонна разделена на два сегмента, расположенных друг над другом, что отражает относительный вклад в износостойкость и относительный вклад в шумоподавление, поэтому общая высота колонны отражает общую относительную производительность по обоим факторам вместе взятым.

Диаграмма показывает четкий переход от стандартного нейлона к нейлону с пропиткой маслом и к ПОМ, при этом общая высота колонны увеличивается как по износостойкости, так и по шумопоглощению по мере того, как материалы становятся более специализированными. Стандартный нейлон обычно предлагает самый базовый профиль производительности среди трех, поэтому он остается распространенным в грузовых перевозках и в применениях с меньшим рабочим циклом, где экономическая эффективность компонентов перевешивает выгоду от продления срока службы футеровки. Самосмазывающийся нейлон с масляной пропиткой демонстрирует значительное повышение износостойкости, поскольку внедренная смазка снижает поверхностное трение в точке контакта, что также способствует умеренному улучшению гашения шума. В этом сравнении ПОМ демонстрирует самые высокие комбинированные характеристики, в основном благодаря своей более высокой внутренней жесткости и стабильности размеров, что помогает поддерживать постоянную геометрию контакта с рельсом в течение более длительного интервала обслуживания. Этот прогресс иллюстрирует, почему в проектах модернизации лифтов и пассажирских лифтах с более высоким рабочим циклом часто используются POM или нейлоновые вкладыши с масляной пропиткой, а не стандартный нейлон, даже несмотря на то, что стандартный нейлон остается разумным выбором для применений с низким спросом. Стоит отметить, что на эффективность шумоподавления также влияют калибровка пружины и выравнивание направляющих, а не только материал вкладыша, поэтому выбор вкладыша следует учитывать наряду с правильной установкой и регулировкой. Группам технического обслуживания, сравнивающим варианты футеровок, следует запросить у производителя рекомендации по ожидаемому сроку службы для конкретной скорости и рабочего цикла лифта, а не полагаться исключительно на общие сравнения материалов, подобные показанному здесь. Поскольку замена вкладышей является рутинной задачей технического обслуживания, многие покупатели стандартизируют использование одного материала вкладышей для всего парка техники, чтобы упростить планирование инвентаризации и замены.

Тенденции отрасли в совместимости направляющих башмаков и скоростей рельсов

Поскольку номинальная скорость лифтов в новых установках, как правило, имеет тенденцию к увеличению, взаимосвязь между типом направляющего башмака и скоростью рельса становится все более важной частью обсуждения технических характеристик. На приведенной ниже точечной диаграмме представлен общий, иллюстративный вид того, как использование скользящих и роликовых направляющих башмаков имеет тенденцию распределяться по диапазону номинальных скоростей лифта, на основе общих отраслевых наблюдений, а не конкретного набора измеренных данных.

Прежде чем просмотреть диаграмму, стоит подчеркнуть, что индивидуальные требования к строительству, качество рельсов и ожидания по комфорту езды могут привести к смещению данного проекта в сторону любого типа направляющих башмаков за пределами этой общей схемы. Каждая точка на диаграмме представляет собой общий пример применения, отложенный с номинальной скоростью по горизонтальной оси и относительным приоритетом потребности в движении по вертикальной оси, чтобы проиллюстрировать, где области применения скользящих направляющих башмаков имеют тенденцию группироваться по сравнению с применениями роликовых направляющих башмаков.

Диаграмма разброса показывает применение скользящих направляющих колодок (более светлый оттенок), сгруппированных в сторону более низкой скорости и более низкого приоритета комфорта езды на диаграмме, тогда как применение роликовых направляющих колодок (более темный оттенок) группируется в сторону более высоких скоростей и более высокого приоритета комфорта езды. Эта группировка отражает общую отраслевую картину, где скользящий контакт остается полностью адекватным на более низких скоростях, поскольку вибрация, связанная с трением, и выделение тепла остаются в пределах управляемого диапазона. По мере увеличения номинальной скорости обычно растут и ожидания комфорта при движении, особенно в коммерческих и высотных пассажирских зданиях, что смещает предпочтение технических характеристик в сторону роликовых направляющих башмаков, которые уменьшают вибрацию, связанную с трением, на более высоких скоростях движения. В середине диаграммы видна переходная зона, где появляются оба типа направляющих башмаков, что отражает реальные проекты, в которых скорость сама по себе не полностью определяет выбор, поскольку такие факторы, как качество железных дорог, характер использования зданий и бюджет на модернизацию, также играют роль. Эта переходная зона является важным выводом для групп по разработке спецификаций, поскольку она показывает, что среднескоростные лифты не ограничиваются автоматически одним типом направляющих башмаков и их следует оценивать по совокупности факторов, а не только по скорости. Это также объясняет, почему некоторые производители лифтов и подрядчики по модернизации продолжают использовать хорошо спроектированные скользящие направляющие башмаки, в том числе подпружиненные и с композитными вкладышами, даже на скоростях, где роликовые направляющие башмаки являются обычным явлением, особенно когда экономическая эффективность и механическая простота остаются приоритетами. Для покупателей, управляющих парком лифтов со смешанной скоростью, этот шаблон является полезной отправной точкой для группировки единиц по вероятному типу направляющих башмаков, прежде чем запрашивать расценки у производителя или поставщика скользящих направляющих башмаков лифта.

Такая работа по подбору приложений выгодна производителю, имеющему обширный практический опыт работы с лифтами различных марок и классов скорости. Завод запчастей для лифтов Ningbo Yinzhou Fukangda, основанный в 2006 году и расположенный в промышленном парке Даао, район Иньчжоу, город Нинбо, провинция Чжэцзян, является производителем и заводом по производству деталей для лифтов, специализирующимся на исследованиях, разработках, производстве и продаже компонентов лифтов, включая скользящие направляющие башмаки. Производственный центр компании управляет разнообразным оборудованием для обработки метизов и пластмасс, а также зрелыми сборочными производственными линиями и процедурами контроля, обеспечивая постоянную точность и качество во всех поставках. За время своей деятельности компания накопила опыт сотрудничества с хорошо зарекомендовавшими себя брендами лифтов, включая Hitachi, Mitsubishi, Otis, Thyssen, Guangri, Kangli, Asia Pacific и Suzuki, что отражает широкое знание конфигураций кронштейнов и профилей рельсов, используемых в различных лифтовых системах, что особенно актуально для проектов модернизации и модернизации, включающих парки лифтов смешанных марок.

Руководство по техническому обслуживанию для долгосрочной надежной работы

Регулярный осмотр и своевременная замена вкладышей – это то, что обеспечивает стабильную работу башмаков направляющих скольжения на протяжении всего срока службы лифта. Поскольку гильза спроектирована как изнашиваемый компонент, структурированный график проверок, как правило, более эффективен, чем ожидание заметных проблем с качеством езды, прежде чем принимать меры.

1. Регулярно проверяйте толщину вкладыша и состояние поверхности на предмет неравномерного износа, который может указывать на перекос направляющей или чрезмерное давление пружины.
2. Убедитесь, что смазка рельсов применяется и поддерживается в соответствии с эксплуатационными требованиями лифта, поскольку недостаточная смазка ускоряет износ вкладышей башмаков скользящего типа.
3. Проверьте натяжение пружины и зазор на подпружиненных колодках, чтобы убедиться, что они находятся в пределах диапазона регулировки, указанного производителем.
4. Прислушивайтесь к необычному шуму или вибрации во время работы, которые часто сигнализируют об износе вкладышей, смещении направляющих или ослаблении монтажного кронштейна, прежде чем появятся более заметные симптомы.
5. Убедитесь, что болты монтажного кронштейна затянуты правильно, поскольку со временем вибрация может постепенно ослабить крепления как на автомобиле, так и на направляющих башмаках противовеса.
6. Заменяйте вкладыши заранее, когда износ приближается к минимальной толщине, рекомендованной производителем, вместо того, чтобы ждать, пока будет нарушен контакт с рельсом.

Ведение простого журнала проверок, в котором фиксируются измерения толщины гильз с течением времени, упрощает прогнозирование сроков замены и планирование запасов запасных частей, а не реагирование на неожиданный износ. Поскольку замена вкладыша, как правило, является рутинной задачей несложной задачи по сравнению с обслуживанием подшипников подшипников направляющих роликов, многие группы технического обслуживания рассматривают ее как часть стандартного периодического технического обслуживания. Сотрудничество с производителем башмаков направляющих лифта, который предлагает стабильное качество продукции и легкодоступные сменные вкладыши, помогает минимизировать время простоя лифтов во время планового технического обслуживания.
